Een voorversterker met VR-buizen en een Constant Current Source belaste Direct verhitte Triode (3)
 |
Detail opname van de gelijkrichter.. |
 |
De gelijkrichter en VR-buizen in bedrijf... |
 |
Het front van de versterker: Ebbenhout en slangenhout. |
 |
Massief RVS en fosforbrons voor de volumeknop... |
 |
|

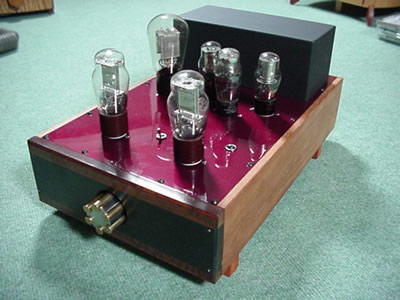

De voorversterker gereed voor gebruik... |
|
 |
|
...en in gebruik! |
|
Dit ontwerp heeft een uitgangsimpedantie van plm. 5KiloOhm en is derhalve niet geschikt om lange interlinks aan te sturen (niet langer dan 1 meter...). Ondanks de aanwezigheid van slechts 1uF aan capaciteit is de voorversterker zeer stil... Bij "tikken" op het chassis is er sprake van lichte microfonie hetgeen niet hinderlijk is: Bij spelen op luidere volumes wordt geen geluid meegekoppeld.
Het karakter van deze voorversterker kan omschreven worden als analytisch, snel maar eerlijk op de klank.
Nogmaals: Bij dit ontwerp voorversterker is de combinatie CCS en VR-buizen belangrijk! De voeding met de VR-buizen is zeer stabiel en levert continu een vaste stroom die bepaald wordt door de dimensionering van de voeding en de instelling van de CCS. Wanneer deze voeding wordt gecombineerd met een "klassieke schakeling" (zoals bijv. weerstand-, anodespoel- of interstage belasting) dan zal het karakter eerder "lui" en erg laid-back zijn. Dit komt omdat deze schakelingen dynamisch zijn in stroomvraag en dit door de VR-buizen voeding (en het ontbreken van capaciteit) niet snel genoeg geleverd kan worden.
*
