Een voorversterker met VR-buizen en een Constant Current Source belaste Direct verhitte Triode (2)

Direct naar: 1 2 3

voorversterker vr tubes en ccs
Voor de gloeispanning is een aparte ringkerntrafo ingezet. Via het afvlakking circuit wordt de spanning aangeboden aan de VCCS.
voorversterker vr tubes en ccs
Links de CCS en rechts de VCCS. De CCS staat ingesteld op 6.5mA, de VCCS op 4 Volt...
voorversterker vr tubes en ccs
De MilSpec SilverMica koppel condensator (MachMat) welke het signaal uitkoppeld naar de eindversterker.
voorversterker vr tubes en ccs
De bedrading: 0.4mm fijn zilver omwikkeld met rijstpapier en zijde. De aardleiding bestaat uit 2mm massief fijn zilver...
De stopweerstand is een Audio Note tantaal (2W).
voorversterker vr tubes en ccs
Een stappenschakelaar (100K) van Allnic (Acoustic Dimension) zorgt voor de verzwakking van het inkomende signaal.
voorversterker vr tubes en ccs

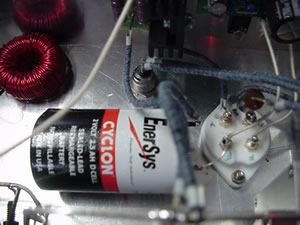

De loodaccu (Conrad) welke aan de kathode van de buis is gekoppeld. Buishouders zijn van Yamamoto (zilver).
voorversterker vr tubes en ccs
De voedingtrafo: Een "oudje" (nog voor 220 Volt). Deze geeft uiteindelijk plm. 250 Volt hoogspanning af.
voorversterker vr tubes en ccs
De smoorspoelen (AE-Europe). Deze MOETEN een dcR hebben van 1K!: Ze vormen het werkgebied van de VR buizen!
voorversterker vr tubes en ccs

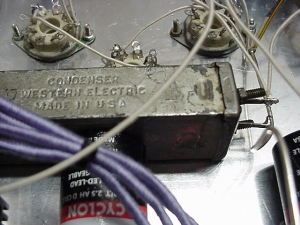

1e afvlakking: de 1uF condensator. Hier is gekozen voor "het best verkrijgbare oude spul": Western Electric papier-in-olie.
