Een Single Ended hoofdtelefoonversterker met de ECC88 en CV4079 (2)

Direct naar 1 2 3

Opbouw.
Er is gekozen voor een lage, lange en smalle behuizing om plaatsing tussen andere componenten mogelijk te maken: 12 x 6 x 45cm (bxhxd). Deze behuizing is opgebouwd uit "Fish-tail oak" en Essen multiplex en komt van Musical Affairs. De voeding- en uitgangstransformatoren met elk 9x9x9cm en staan "in lijn" met tussen de voedingstrafo en de uitganstrafo's de beide ECL82 en voor op de behuizing staan de CV4079 en ECC88. De aan/uit schakelaar en volumeregeling zijn te bedienen vanaf het front en de hoofdtelefoonaansluiting bevindt net voor de beide ECC88. De impedantiekeuze voor hoofdtelefoon kan schakelbaar gemaakt worden d.m.v. een 4x6 bronkeuzeschakelaar (schema). Dit is hier niet toegepast: de hoofdtelefoonaansluiting is "vast" aangesloten op 300ohm (op de foto's nog op 32ohm ivm. testen), de luidsprekeraansluiting op 8ohm.
Hierna een aantal foto's van de opbouw en het inwendige.

	Overzicht van het inwendige, gezien vanaf de achterkant.
	De montage voor netentree, zekeringhouder, speakers en cinchbussen. De aardleiding loopt vanaf de randaarde aansluiting via de "0" van de hoogspanning op de voedingstrafo door naar de hoofdtelefoonaansluiting voor op de versterker.
	De geregelde voeding: 2 ECL82 als "One tube regulator" (zie tekst).
	De 7805 op koellichaam met opgetilde gloeispanning voor de beide ECC88.
	De veelvoud aan taps op de secundaire van de uitgangstrafo.
	De 3uF papier-in-olie na de geregelde voeding om het "harde karakter" van de elco's in de voeding te maskeren.

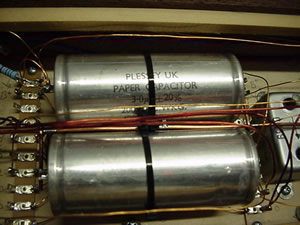

	Links de 2 x 0.5uF papier-in-olie koppel condensatoren. Rechtsboven de netschakelaar en rechtsonder de "blue" Alps volumeregeling.
