Een betaalbare ultralineaire balansversterker...(3)
 |
Het bedraden van de hoogspanning. Hiervoor is massief vertind koperdraad met een diameter van 0.4mm gebruikt. Dit draad is geïsoleerd met oliekous en presteert klankmatig beter dan de teflon geïsoleerde meeraderige bedrading.. De meervoudige elco's zijn heel praktisch en laten zich overzichtelijk aansluiten... |
 |
De componenten aangesoldeerd op de buishouder van de ECC82. De vuilwitte condensatoren zijn MKP types. |
 |
De componenten op een van de EL84 buishouders. Als kathodeweerstand zijn 3 820ohm/5W types parallel gezet. |
 |
Het complete circuit aangesloten (muv. ingangs bedrading) en gereed om getest te worden. Linksonder de gereproduceerde blokgof bij 1Khz, rechtsonder bij 10Khz... Het frequentie bereik is (bij -3dB) 6hz-140Khz, het vermogen 10W en de gevoeligheid is 1,2V RMS voor volledig vermogen. |
 |
 |
 |
Na het plaatsen van het chassis op de (mahonie)houten kast kan de ingangsbedrading aangelegd worden... |
 |
...alsmede de ingangskeuze schakelaar en volumeregeling. |
 |

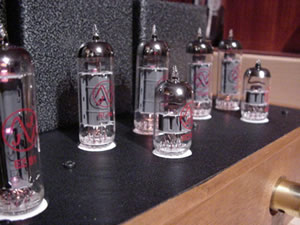

Na het plaatsen van de bodemplaat (8mm MDF) en de bedieningsknoppen is de versterker gereed voor gebruik.. Linksonder in bedrijf en rechtsonder een close-up van de buisjes... :-) |
 |
 |
Luisteren:
Deze versterker verrast qua ruimtelijke afbeelding en in klank! Natuurlijk is het met de hier gebruikte onderdelen niet dé super-de-luxe S.E.T. met alles er-op-en-er-aan... Feit is wel dat de EL84 garant staat voor puur muzikaal genot. Door toepassing van uitstekende transformatoren is hier een frequentie bereik gerealiseerd van 6hz tot 140Khz (-3dB) en geeft deze versterker een "schoon" vermogen van 10Watt aan 8ohm.
Wanneer hier en daar nog wat ge-tweaked zal worden met componenten is hier met recht sprake van een "wolf in schaapskleren": Menigeen zal verbaasd opkijken!
Penthodes alleen wanneer vermogen benodigd is? De EL84 heeft mij van zijn muzikale aspiraties overtuigd! ;-)
