"Replique" - Een voorversterker met de '26 en een geregelde voeding (1)

De "restanten"-bak...
Deze bak ligt bij mij vol met onderdelen die eens zijn gebruikt of (erger) nog steeds een keer gebruikt moeten worden... Zo ook een paartje anode-spoelen van Tribute. Deze spoelen waren in 1e instantie ingezet op "Mystique" maar werden vervangen door lijn-uit transformatoren van Automatic Electric. Ook stond er nog langs de zijlijn een (zware) geregelde voeding welke eens gebruikt was voor een voorversterker met mu-stage. De mu-stage is niet "mijn geluid" vandaar dat dit versterkertje reeds tijden geleden is "gekannibaliseerd"... Ook lagen daar nog een aantal condensatoren te wachten op emplooi, ik noem een BlackGate WKZ en wat lager voltage exemplaren, allen gestript, voorzien van een houten behuizing en in bijenwas gegoten en ook een paartje UltraTone koppelcondensatoren. De kast met buizen is niet echt een restantenkast maar meer een soort luxe waar ik me gelukkig mee mag prijzen...

Buiskeuze spanningsversterker...

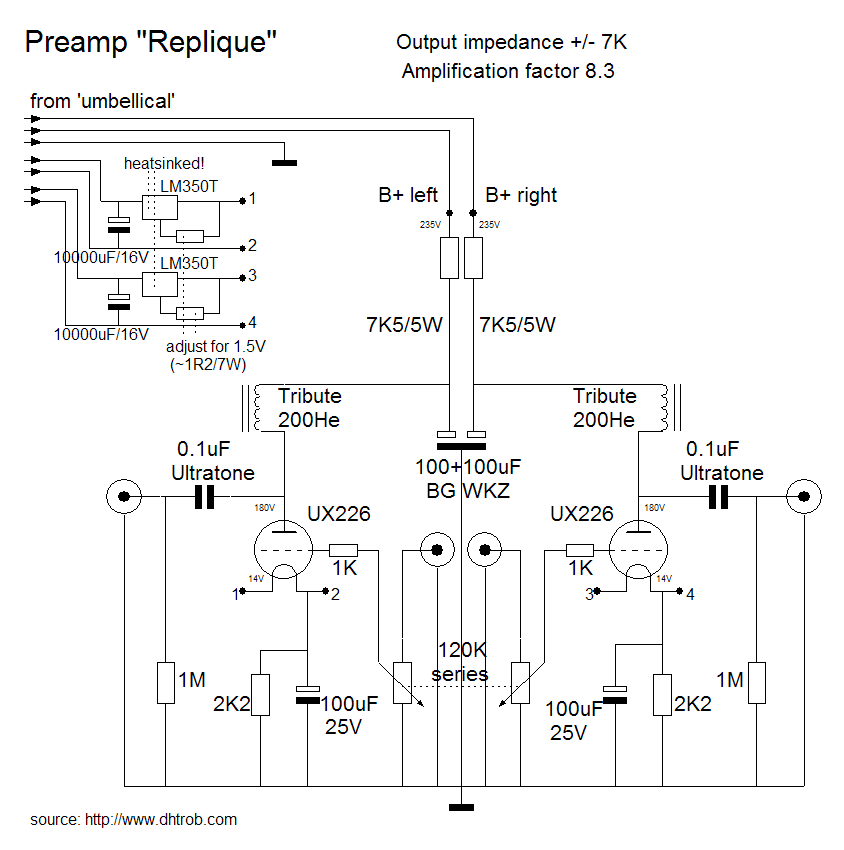

Jim de Kort (van VT52.com) heeft een uitgesproken voorkeur voor de '26 als voorversterkerbuis. Deze buis heeft een inwendige weerstand van 7K5 bij 180 Volt anodespanning, iets oplopend naarmate de anodespanning afneemt. De anode-spoeltjes van Tribute hadden destijds uitstekend werk verricht als belasting voor buisjes met een inwendige weerstand van 5K5 en, zoals na testen bleek, hebben ze voldoende inductie om ook de '26 een volledige bandbreedte te geven. Het blijkt een uitdaging om de gloeispanning van de '26 stil te krijgen. Jim heeft de loodaccu omarmd en ik weet inmiddels waarom ;-). Een spanning van 1.5 Volt bij 1.05 Ampère is zeer moeilijk stil te krijgen met een net-voeding. Om echter weer een voorversterker neer te zetten met accu's erachter was niet de insteek: ik had (heb) ze niet voorhanden... Óók zijn de '26 nog redelijk goed verkrijgbaar, de ST-uitvoering in ieder geval... Hiermee is het schema dus bepaald: een '26 belast met anode-spoel en condensator als koppeling. Klik voor het schema.

De geregelde voeding...
Een uitgebreide, dubbel mono uitgevoerde voeding met de 6AS7/6080 als "doorlaat" en de ECC83 als "verschilversterker". De transformatoren zijn van AE, de gelijkrichter is de 5R4GY, de condensatoren van Sangamo (papier-in-olie) en omdat het oog ook wat wil, is er een VR-buisje ingezet op de kathode van de ECC83. De uitgaande spanning is regelbaar tussen 210 en 320 Volt, heeft een restrimpel van minder dan 0.1mV(!) en kan 80mA per kanaal leveren. Dit laatste vanwege een beperking op de voedingstransformator; wanneer het (milli-)amperage op de hoogspanningswikkeling aangepast zou worden dan is er per kanaal een ruime 200mA voorhanden... Verder is er een aansluiting op de achterzijde voor zowel ongeregelde- als geregelde hoogspanning via octal-buishouders. De hiervoor benodigde steker is gemaakt van een gesloopte metalen penthode, waar bovenin de metalen buis een doorvoer is gemaakt voor de bedrading. De schakelaars aan de voorzijde van de voeding kunnen beide uitgangen (hoogspanningen) apart in/uit schakelen. Klik hier voor het schema.

Gloeien...
De gloeispanning voor beide '26's bestaat uit een tweetal 8 Volt wikkelingen op de voedingstransformator welke in serie zijn gezet. Deze spanning bleek echt noodzakelijk om een voldoende stille kathode te verkrijgen! De beginspanning is 20 Volt welke wordt gestabiliseerd door een drietal stroombronnen per kanaal, elk gescheiden door 10000 uF condensatoren! Dit houdt dus in dat er 18.5 Volt wordt "weggeregeld" op de LM350T's, dat is plm 6 Watt per stuk - deze moeten dan ook goed gekoeld worden! Het is echter 'netter' hier separate trafo's voor in te zetten, ik vermoed dat alles dan iets eenvoudiger stil te krijgen is... Ook belangrijk om de gloei stil te krijgen is de aansluiting van de kathodeweerstand/condensator: Gebruik gèèn balansweerstandjes! (2 x 47ohm o.i.d. waartussen de kathodeweerstand wordt aangesloten) De kathodeweerstand dient te worden aangesloten op de 'min' van de gloeispanning. Op deze manier wordt een vervelende "ratel" vermeden! Diegenen die nóg stiller wensen, verwijs ik door naar de accu's...

Dit schema kan ook worden aangepast naar èèn 6AS7/6080 en èèn ECC83 voor beide kanalen, vanzelfsprekend is dan 'slechts' 200mA voorhanden voor beide kanalen tesamen...

Op de volgende pagina wat foto's van het inwendige...

Volgende...
